L’ATEM Constellation IP est une nouvelle gamme de mélangeurs de production en direct conservant les fonctionnalités de l’ATEM Constellation dans un design puissant intégrant le SMPTE-2110 en natif ! Ainsi, vous pouvez ajouter n’importe quelle combinaison d’équipements 12G-SDI traditionnels ou de vidéo moderne IP SMPTE-2110. De plus, toutes les connexions vidéo IP sont redondantes et compatibles SMPTE-2022-7. L’ATEM Constellation IP est idéal pour répondre au chaos des productions live, car il convertit des sources vidéo non-standard et corrige les problèmes d’horloge PTP avec un convertisseur de normes et un synchroniseur à chaque entrée. Vous disposez aussi des DVE, incrustateurs chroma avancés, lecteurs multimédia, multi views et de la SuperSource de l’ATEM Constellation !
Le design de l’ATEM 4 M/E Constellation IP est très différent des autres modèles, car il est conçu pour le broadcast haut de gamme. Il comprend un système de refroidissement avant-arrière et plus de 4 ventilateurs extrêmement silencieux. Toutes les connexions sont entièrement redondantes avec le SMPTE-2022-7 sur tous les ports vidéo, et une redondance supplémentaire est disponible sur les ports de contrôle et Ethernet PTP. L’écran LCD intégré affiche toutes les informations d’état de l’ATEM Constellation et permet d’accéder aux paramètres. Le panneau avant inclut aussi une connexion pour casque et un haut-parleur pour le monitoring du programme local. Une connexion USB-C sur le panneau avant vous permet de mettre à jour le logiciel ou de vous connecter avec l’appli ATEM Software Control.
Le modèle 4 M/E standard comprend 32 entrées converties SMPTE-2022-7 utilisant 4 doubles connexions Ethernet 100G redondantes. Vous disposez également de 24 sorties SMPTE-2110, de 16 incrustateurs ATEM avancés, de 4 multi views et de 2 SuperSource, pour un total de 12 DVE.
Le grand modèle 4 M/E Plus comprend 64 entrées converties SMPTE-2022-7 utilisant 8 doubles connexions Ethernet 100G redondantes. Vous disposez également de 48 sorties SMPTE-2022-7, de 16 incrustateurs ATEM avancés, de 4 multi views et de 2 SuperSource, pour un total de 12 DVE.
Pour connecter du matériel SDI, il suffit d’ajouter un Blackmagic SDI Expander 8x12G. Il est bidirectionnel, avec 8 entrées 12G‑SDI et 8 sorties 12G‑SDI pour l’acquisition et la lecture. Grâce aux multiples ports Ethernet, vous pouvez connecter de la vidéo IP et SDI !
Connectez du matériel SMPTE-2110 à moindre coût via Ethernet 10G en ajoutant un Blackmagic StudioBridge 10G PWR. Il divise un simple port Ethernet ATEM en 8 connexions vidéo IP 2110 Ethernet 10G. De plus, il fournit 90W d’alimentation PoE++ par port Ethernet 10G !
Vous pouvez utiliser n’importe quels ports vidéo IP 2110 Ethernet 100G ATEM pour connecter 8 canaux d’entrée et de sortie via une seule connexion. Il suffit de connecter un Blackmagic Ethernet Switch 820. Ensuite, vous pourrez router une combinaison d’équipements IP et SDI.
L’ATEM 4 M/E Constellation IP comprend de multiples connexions SMPTE-2110 via Ethernet 100G, supportant 8 entrées et 8 sorties de canaux vidéo sur chaque connexion. Le mélangeur assigne ensuite les entrées et sorties entre les différentes connexions Ethernet 100G. Chaque connexion Ethernet 100G comprend deux connecteurs séparés, prenant en charge la redondance SMPTE-2110, vous permettant de connecter chaque port à un commutateur réseau indépendant. Le SMPTE 2022-7 Seamless Protection Switching envoie deux copies vidéo et audio identiques à travers les connexions. Puis, du côté du receveur, il compare les paquets RTP entrants par numéro de séquence et reconstruit une image vidéo parfaite depuis le premier paquet entrant de pixels. Tout est totalement fluide !
L’ATEM Constellation offre un style d’opération professionnel « programme/prévisualisation », comme les grands studios de diffusion. Vous utilisez donc le même type de mélangeur que dans l’industrie de la télévision. Le logiciel ATEM Software Control gratuit et les panneaux matériels en option ATEM Advanced Panels offrent une commutation programme/prévisualisation. Ainsi, vous pouvez sélectionner une source sur le bus Prévisualisation avant d’appuyer sur le bouton CUT ou AUTO pour la faire passer à l’antenne. Ce processus en deux étapes permet de limiter les erreurs. L’ATEM Constellation est donc idéal pour les étudiants qui se préparent à une carrière dans le broadcast.
Un des avantages de la vidéo SMPTE-2110 est que, normalement, toutes les sources vidéo du réseau utilisent la même norme vidéo. Cependant, la pratique n’est pas aussi simple que la théorie, car la production live est en réalité souvent chaotique. Vous devez parfois gérer des sources vidéo qui n’opèrent pas dans la même norme que celle réglée sur votre mélangeur ATEM. Heureusement, l’ATEM 4 M/E Constellation IP règle ce problème car chaque canal vidéo d’entrée a un convertisseur de normes dédié. Ainsi, toutes les normes des sources vidéo seront converties automatiquement sur celle du mélangeur. Vous pouvez simplement router n’importe quelle source vidéo vers l’ATEM 4 M/E Constellation IP et obtenir une source vidéo stable. Tout fonctionne parfaitement !
Pour le streaming live, la connexion USB-C sur le panneau arrière de l’ATEM Constellation IP opère comme une source de webcam. Ainsi, vous pouvez connecter un ordinateur et travailler sur n’importe quel logiciel. Le logiciel reconnaîtra l’ATEM comme une webcam, alors que vous disposerez d’un véritable mélangeur de production en direct ! Cela garantit une compatibilité totale avec tous les logiciels en HD 1080 pleine résolution. Choisissez un logiciel, tel que Zoom ou Microsoft Teams et créez des présentations dans une qualité broadcast multicaméra. La sortie webcam de l’ATEM Constellation fonctionne également avec les logiciels de streaming Open Broadcaster, XSplit Broadcaster et autres.
Tous les mélangeurs ATEM vous offrent une large gamme d’options de contrôle matérielles ou logicielles. De plus, vous pouvez utiliser les panneaux de contrôle sur tous les modèles ATEM pour différents événements. L’ATEM Constellation comprend un panneau de contrôle logiciel gratuit pour Mac et Windows. Le logiciel se connecte au mélangeur via Ethernet ou USB pour contrôler le mélangeur, charger les médias, mixer l’audio et contrôler les caméras. Et, pour une performance accrue, ajoutez un ATEM Advanced Panel pour la commutation ou un ATEM Camera Control Panel pour contrôler les caméras. Il existe même un SDK ATEM pour créer votre propre solution de contrôle !
Visualisez toutes vos sources sur un seul moniteur grâce aux multi view intégrés ! Les deux modèles ATEM 4 M/E Constellation sont dotés de 4 multi view indépendants. Comme toutes les entrées vidéo et les sources internes, les multi view peuvent être routés vers n’importe quel connecteur Ethernet 100G SMPTE-2110. Tous les multi view sont personnalisables et peuvent être indépendamment configurés sur 4, 7, 10, 13 ou 16 fenêtres simultanées. Cela représente 64 fenêtres sur 4 moniteurs pour les deux modèles ATEM 4 M/E Constellation IP. Vous pouvez ajouter une bordure tally, le libellé de la source et les vumètres à chaque fenêtre. Une bordure rouge et verte affichera le tally pour chaque fenêtre, indiquant les sources à l’antenne.
L’ATEM Constellation comprend une large gamme de transitions natives de qualité broadcast, telles que Mix, Dip, Wipe et autres. Toutes les transitions peuvent être personnalisées dans les menus du contrôle système, par exemple la couleur et la largeur de leurs bordures, leur position et leur direction. L’ATEM Constellation comprend un puissant processeur d’effets vidéo numérique pour les transitions DVE, qui peut être utilisé pour pousser l’image hors de l’écran et révéler la nouvelle vidéo. Servez-vous également du DVE pour créer des transitions Graphic wipe. Afin d’éviter toute erreur, l’ATEM Constellation comprend une fonctionnalité de prévisualisation des transitions qui vous permet de les configurer avant le passage à l’antenne.
L’ATEM Constellation comprend jusqu’à 4 DVE indépendants, selon le modèle, qui permettent de repositionner les graphiques et de créer des compositions d’image dans l’image. Vous profitez ainsi d’une incroyable qualité, ainsi que du DVE pour positionner, redimensionner et mettre à l’échelle vos contenus en temps réel. Grâce à lui, vous pouvez créer des effets d’image dans l’image professionnels avec des bordures 3D, des ombres et des lumières configurables. Vous pouvez également réaliser des transitions DVE avec des effets squeeze et swoosh pour rendre vos programmes encore plus vivants. Des transitions DVE peuvent être associées à des graphiques personnalisés pour créer vos propres transitions Graphic Wipe. Vous disposez aussi de deux processeurs SuperSource indépendants pour encore plus de DVE, ce qui fait un total de 12 DVE.
La bibliothèque interne peut stocker des graphiques et des animations RGBA de qualité broadcast pouvant être lus instantanément sur les 4 lecteurs multimédia. Ces derniers apparaissent comme des sources additionnelles sur les entrées de l’ATEM Constellation, vous n’avez donc pas besoin d’utiliser d’entrées supplémentaires pour les graphiques. La bibliothèque de médias comprend des graphiques à utiliser avec les lecteurs multimédia. Vous disposez d’un total de 60 images fixes et jusqu’à 400 images animées. Celles-ci conviennent parfaitement aux stingers ! Vous pouvez facilement gérer tous vos médias depuis l’ATEM Software Control inclus, ou les télécharger directement depuis Photoshop à l’aide du plug-in ATEM Photoshop.
L’ATEM Constellation est idéal pour les bulletins d’information ou les décors virtuels, car il possède de nombreux incrustateurs avancés pour des incrustations chroma ou en luminance de haute qualité. Ce puissant incrustateur chroma ATEM comprend un sélecteur de couleur pour échantillonner les couleurs de l’arrière-plan et générer automatiquement les paramètres d’incrustation. Vous bénéficiez de contrôles précis pour les bordures et les reflets, ainsi que d’un correcteur de couleurs d’avant-plan pour adapter le « look » de la couche d’avant-plan à celle de l’arrière-plan, afin d’obtenir des compositions impeccables. Les incrustateurs peuvent également être utilisés pour les incrustations de motifs et DVE. Vous disposez de 4 incrustateurs avancés ATEM par rangée M/E, ce qui représente 16 incrustateurs avancés ATEM sur un mélangeur 4 M/E.
Avec 4 incrustateurs chroma en amont par rangée de M/E, vous avez la solution idéale pour construire des décors virtuels ! Avec autant d’incrustateurs chroma, vous pouvez utiliser un incrustateur par caméra pour créer une composition impeccable de la caméra devant l’arrière-plan personnalisé. Même en utilisant une seule rangée de M/E, vous avez assez d’incrustateurs pour générer un décor virtuel à 4 caméras. Vous pouvez utiliser des processeurs d’images externes pour les décors virtuels, ou même créer un décor virtuel de caméra fixe en chargeant des arrière-plans d’images fixes pré-rendus à partir des lecteurs multimédia et de la bibliothèque de médias. Définissez des macros pour changer de caméra, puis chargez le bon arrière-plan dans les lecteurs multimédia. Libre à vous d’expérimenter plusieurs installations studio !
En plus des DVE dans les rangées M/E, vous disposez de puissants processeurs SuperSource multicouches avec 4 couches DVE et une couche d’arrière-plan qui apparaissent sous forme de source d’entrée supplémentaire. Toute entrée vidéo du mélangeur peut être utilisée pour chaque DVE SuperSource. Le tout est ensuite superposé à un arrière-plan personnalisé de la bibliothèque de médias. Grâce à la fonction SuperSource, c’est comme si vous disposiez d’un mélangeur supplémentaire destiné aux effets visuels multicouches. Elle est idéale pour réaliser des effets d’image dans l’image, comme pour des interviews, car vous pouvez régler l’effet tout en gardant les DVE principaux libres pour d’autres tâches. Les 2 processeurs SuperSource entièrement indépendants vous permettent de les utiliser ensemble pour obtenir des compositions à 8 fenêtres.
L’ATEM 4 M/E Constellation IP prend en charge toutes les normes vidéo de diffusion les plus répandues. De plus, les convertisseurs de normes sur tous les canaux d’entrée du mélangeur vous permettent de travailler simultanément avec différentes normes vidéo. L’ATEM 4 M/E Constellation IP peut être basculé sur différentes normes télévisuelles HD et Ultra HD, dont le 720p, 1080i, 1080p et 2160p jusqu’à 60p. C’est essentiel pour vous adapter instantanément aux besoins de votre production n’importe où dans le monde. De plus, vous pouvez toujours envoyer le réseau d’ordres, le tally et le contrôle vers des équipements SDI en connectant un Blackmagic SDI Expander 8x12G. Ensuite, connectez ces sorties du mélangeur SDI à la caméra pour le retour programme, le contrôle caméra et le réseau d’ordres.
Fairlight Live est le logiciel de mixage audio 2110 le plus puissant au monde, conçu pour le broadcast et les événements en direct. Il est capable de gérer des milliers de canaux depuis les derniers ordinateurs Mac et Windows. De plus, il est téléchargeable gratuitement ! Il prend en charge le routage audio vers et depuis les mélangeurs ATEM Constellation via USB. Contrairement aux mixeurs matériels, il supporte nativement la stéréo, le surround et l’audio immersif. Il comprend de puissantes fonctionnalités, comme la prise en charge des plug-ins tiers, le Solo et AFL/PFL, le réseau d’ordres et des contrôles des entrées avancés, tels que le contrôle du gain à distance et des doubles entrées. Vous disposez aussi d’un lecteur de séquences, d’instantanés, d’une matrice interne et plus ! De plus, vous pouvez exécuter plus d’un système pour plusieurs utilisateurs simultanément ou pour une redondance complète. En savoir plus
Fairlight Live Audio Panel 40
Tous les mélangeurs ATEM 4 M/E Constellation intègrent un réseau d’ordres simple utilisant les canaux audio 15 et 16 pour la communication bidirectionnelle avec les caméras Blackmagic Design. Mais Fairlight Live offre plusieurs bus de réseau d’ordres ainsi qu’un routage des canaux audio complet sur l’ATEM 4 M/E Constellation IP. Ainsi, vous pouvez avoir autant de bus de réseau d’ordres que nécessaire. Vous disposez donc d’un réseau d’ordres optimisé, incluant les boucles caméra et ingénierie, les bus des commentateurs, et des mix séparés pour tout le monde, directement depuis le logiciel Fairlight Live. Il vous suffit de router le bus du réseau d’ordres sur les canaux 15 et 16 de n’importe quelle sortie spéciale ATEM, puis d’envoyer cette sortie aux caméras ou aux commentateurs que vous souhaitez avoir sur ce bus.
Le logiciel gratuit ATEM Software Control offre un contrôle total du mélangeur. Son interface intuitive affiche les paramètres et les palettes du mélangeur pour permettre aux utilisateurs d’effectuer des ajustements rapides. Plusieurs utilisateurs peuvent même se connecter au mélangeur via Ethernet pour travailler simultanément sur différentes parties de l’événement. L’ATEM Software Control vous permet d’accéder au contrôle de la caméra, du mixage audio, des médias, des macros et des enregistreurs HyperDeck. Il est même possible d’accéder à l’état complet du mélangeur, car les fichiers XML ainsi que tous les médias sont sauvegardés depuis la bibliothèque de médias. Le logiciel est compatible aussi bien avec Mac que Windows.
Pour chaque mélangeur ATEM Constellation, vous avez le choix parmi toute la gamme d’ATEM Advanced Panel. La disposition des boutons sur les ATEM Advanced Panel est de style M/E, conforme aux normes de l’industrie. Chaque panneau possède un écran LCD pour les menus, des boutons lumineux personnalisables de qualité, un joystick pour les DVE et un levier de transition. Vous pouvez même programmer et déclencher des macros ! Chaque rangée de boutons M/E comporte des libellés LCD pour personnaliser les boutons. Même les plus petits panneaux peuvent gérer un mélangeur 4 M/E, car vous pouvez sélectionner la rangée de M/E que vous souhaitez contrôler. Vous pouvez ajouter un 2 M/E Advanced Panel aussi bien aux modèles à 10 entrées qu’à ceux à 20 ou 30 entrées. Même au modèle 4 M/E qui comprend 4 rangées M/E de 40 boutons d’entrée chacune.
Comme l’ATEM 4 M/E Constellation IP comprend un système de refroidissement avant-arrière, il reste peu de place pour les commandes avant. Pour régler ce problème, vous pouvez ajouter un ATEM Monitoring Rack Panel à votre rack. Il est doté des mêmes commandes que les modèles ATEM Constellation SDI, mais il combine les fonctions d’un convertisseur indépendant et d’un panneau de contrôle. Son design montable en rack offre des boutons premium pour opérer votre mélangeur ATEM 4 M/E Constellation IP. Il comprend même un port de contrôle Ethernet dédié. Il fonctionne également en tant que convertisseur redondant Ethernet 10G SMPTE-2022-7 vers 12G-SDI et HDMI pour le monitoring vidéo local. Vous disposez aussi d’une interface de réseau d’ordres à 5 broches sur le panneau avant.
Le nouvel ATEM Camera Control Panel offre 4 systèmes de contrôle caméra standard, remplaçant ainsi les installations de caméras en chaîne souvent très onéreuses. Conçu pour être facilement transportable, l’ATEM Camera Control Panel peut être installé aussi bien sur un bureau que dans un rack d’équipement coulissant. Toutes les commandes de contrôle sont envoyées aux caméras via le protocole de contrôle caméra SDI sur les caméras Blackmagic URSA Broadcast et Blackmagic Studio Camera, et l’API REST sur la Blackmagic URSA Cine 12K. Vous disposez d’un joystick et de commandes pour les couleurs RVB des caméras, le gain master, le niveau de noir et l’iris. Et comme les commandes sont disposées de façon intuitive, les opérateurs, qu’ils soient expérimentés ou débutants, n’auront aucun mal à l’utiliser.
Lorsque vous faites l’acquisition de mélangeurs ATEM, vous disposez de toutes les fonctionnalités incluses dans le prix d’achat. Vous pouvez directement toutes les utiliser, sans exception. En effet, il n’y a aucun frais de licence ou d’abonnement mensuel requis. Vous pouvez ainsi lancer votre programme sereinement, sans vous demander si votre licence arrive à expiration. Les fonctionnalités avancées multi view, SuperSource et DVE, ainsi que les incrustateurs ATEM seront toujours disponibles. De plus, vous pouvez installer le logiciel ATEM Software Control gratuitement sur un nombre illimité d’ordinateurs. C’est très pratique lorsque le travail est réparti entre différents opérateurs pour le mix audio, la préparation des graphiques, le contrôle caméra et le mélangeur.
L’HyperDeck ISO Recorder 100G est conçu pour la production live car il peut enregistrer simultanément 8 caméras sur des fichiers ProRes dans le stockage en réseau. Ces enregistrements peuvent être montés ultérieurement ou utilisés pour le replay des actions live en temps réel avec DaVinci Resolve ! Il comprend également des ports Ethernet 100G redondants pour le SMPTE-2022-7.
Convertissez tous vos équipements 12G-SDI, dont les caméras et les systèmes de monitoring, en systèmes modernes SMPTE-2110 basés sur Ethernet 100G. Il prend en charge huit entrées 12G-SDI et huit sorties 12G-SDI dans toutes les normes HD et Ultra HD jusqu’à 2160p60. Il comprend même des connexions Ethernet 100G SMPTE-2022-7 redondantes.
Connectez-vous à des caméras et des convertisseurs SMPTE-2110 basés sur Ethernet 10G ! Ce convertisseur vidéo SMPTE-2110 bidirectionnel connectera l’Ethernet 10G redondant à 8 connexions Ethernet 10G séparées. Il est conçu pour relier les liaisons 10G dans des systèmes 100G redondants. Il inclut 90W de PoE++ sur chaque port Ethernet 10G.
Filmez en direct avec la Blackmagic URSA Cine 12K ! Lancez-vous dans une production live avec une caméra cinéma numérique révolutionnaire offrant un capteur grand format RGBW 36 x 24mm, 16 diaphs de plage dynamique, des montures d’objectif PL, LPL, EF et B4 en option, et la vidéo SMPTE-2110 jusqu’à 440 im/s via sa connexion Ethernet 100G.

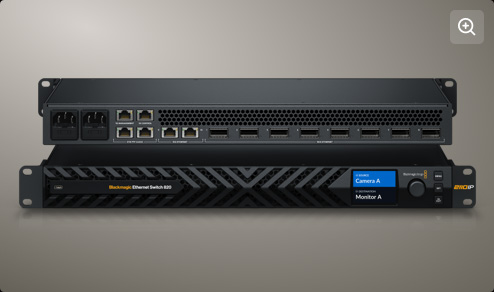

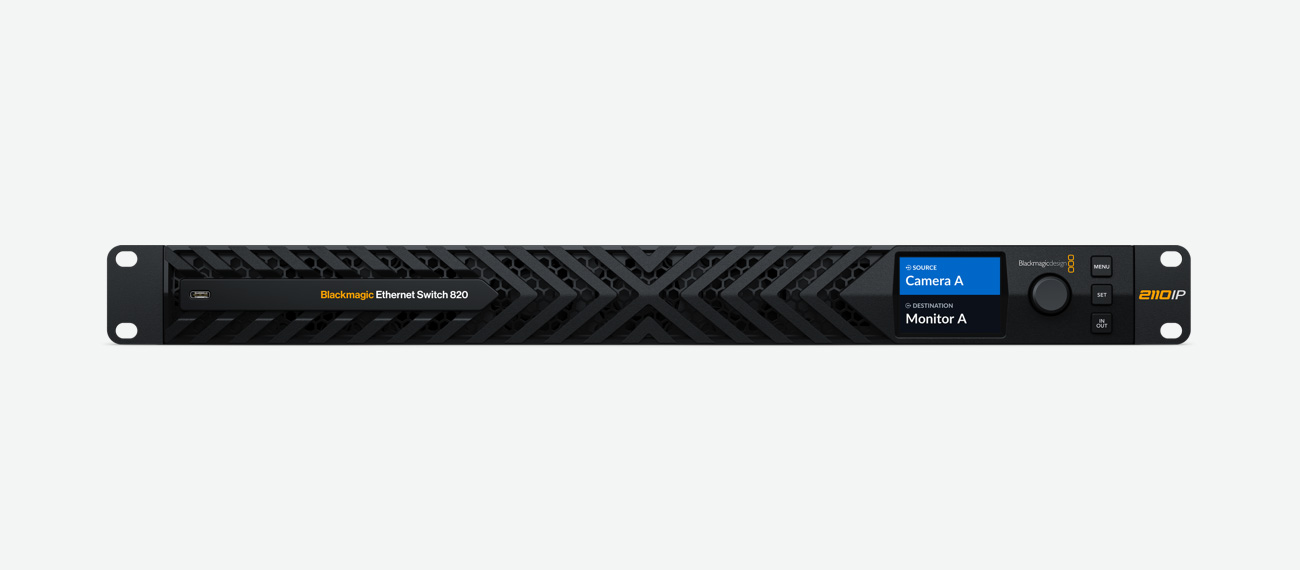

Connectez et routez tous vos équipements Ethernet 100G avec le Blackmagic Ethernet Switch 820 ! Vous disposez d’un commutateur Ethernet haute performance à faible latence, avec 8 connexions Ethernet 100G ultra rapides et 2 ports Ethernet 10G haut débit, ainsi que des ports d’horloge PTP redondants et le protocole NMOS pour le contrôle IP 2110.
