ATEM Constellation IP

Fernsteuern von bis zu 8 Kameras mit einer einzelnen CCU‑Einheit

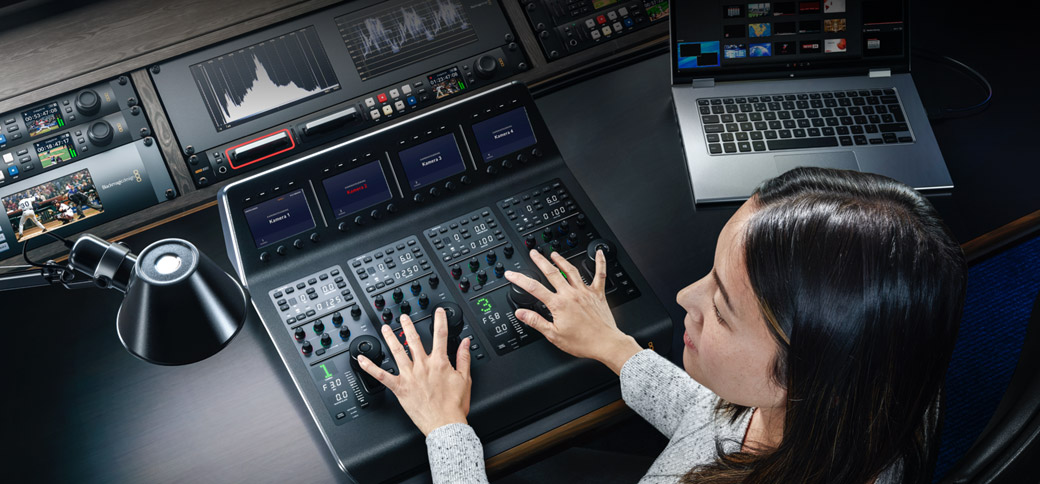

ATEM Camera Control Panel sind professionell ausgelegte Broadcast-Kamerasteuereinheiten. Sie erweitern den Funktionsumfang von ATEM Software Control um hochwertige physische Tasten und Steuerelemente, die viel schneller zu handhaben sind. Beim Einsatz mit Blackmagic Studio Cameras, URSA Broadcast Kameras und mit der tollen URSA Cine Digitalfilmkamera unterstützen ATEM Constellation Modelle die volle Fernsteuerung der Kameras. Mit der Steuereinheit kann ein Nutzer allein eine ganze Reihe technischer Parameter wie Schwarzwert, Gain, Farbabgleich, Verschlusszeit u.v.m. kontrollieren und anpassen. Kameraoperatoren können sich derweil auf wichtigere Aspekte wie Kadrage und Komposition konzentrieren Das ATEM Camera Control Panel ist mit allen ATEM Mischermodellen kompatibel!

Reseller finden

Zwei tolle Modelle!

Works with Blackmagic Pocket Cinema Camera

ATEM Micro Camera Panel

Tragbares Kamerabedienpult mit sendegerechten CCU-Steuerelementen sowie Akku und Bluetooth. Über 8 Wahltasten können Sie Blende, Schwarzabhebung, Verschluss, Weißabgleich, Master-Gain, RGB-Balance und mehr ändern.

ATEM Camera Control Panel

Steuert gleichzeitig bis zu vier Kameras. Dafür stehen Bedienelemente bereit, die gleichwertig mit den in Sendeanstalten benutzten Highend-Kamera-Controllern sind. Steuern Sie Blende, Verschlusszeit, Weißabgleich, Master-Gain, Schwarzwert, RGB und mehr.

Works with Blackmagic Studio, URSA Mini and Broadcast Cameras

Funktioniert mit Blackmagic Studio, URSA Mini und URSA Broadcast Kameras

ATEM Constellation Modelle sind kompatibel mit den aktuellsten Blackmagic SDI- und IP-Kameras, die über fernsteuerbare Studiokamerafeatures verfügen. Kamerafernsteuerung, Tally und der DaVinci Color Corrector sind also schon integriert. Die gesamte Steuerung erfolgt über die Verbindung vom Aux-Ausgang des Mischers zum PGM-Programmeingang der Kamera. Steuerbefehle lassen sich somit über ein einziges SDI-Kabel vom Mischer an die Kamera übermitteln. Sie haben die Möglichkeit, Kameraeinstellungen und bei unterstützten Objektiven auch Fokus, Blende und Zoom aus der Ferne vorzugeben. Blackmagic Pocket Cinema Cameras verfügen über den DaVinci Primary Color Corrector, der die elementaren CCU-Funktionen erweitert. Sie können also schon in der Kamera ein komplettes primäres Colorgrading für einen filmischen Look vornehmen!

Blackmagic Pocket Cinema Cameras steuern

Eine Person kann bis zu 8 Kameras gleichzeitig steuern

Bei Liveproduktionen ist die farbliche Abstimmung aller Kameras enorm wichtig, damit das Bildmaterial der einzelnen Kameras später im Schnitt einen einheitlichen Look hat. Das ATEM Camera Control Panel verfügt über vier eigenständige Kamera-Controller. Auf einem ATEM Micro Camera Panel können Sie direkt von dem einen Steuerpult bis zu acht Kameras auswählen. Bei Einsatz einer größeren Anzahl an Kameras lassen sich die über einzelne CCU-Kanäle zu steuernden Kameras schnell ändern. Jeder Kamera-Controller des ATEM Camera Control Panel ist mit einem LCD-Bildschirm mit Multifunktionstasten und -reglern ausgestattet. Beide Pulte verfügen über einen kompletten Satz herkömmlicher CCU-Bedienelemente. Sie sind also immer voll über den Status von Kameras informiert.

Szenen- und Kamera‑Einstellungen

Im oberen Bereich eines jeden Controllers lassen sich Kameraeinstellungen vornehmen sowie Szenen-Presets speichern und abrufen. Fernzugriff auf wichtige Kameraeinstellungen ist unabdingbar, wenn sich während des Drehs, bspw. bei Tageslicht, die Lichtverhältnisse ändern. Anhand dieser Einstellungen passen Sie Ihre Kameras ruckzuck an die neue Situation an. Zur Verfügung stehen hier Master-Gain, ND-Filter, Weißabgleich, Verschlusszeit und mehr.

Weißabgleich

Lösen Sie für farbliche Perfektion per Tastendruck den automatischen Weißabgleich an der Kamera aus.

Szenen laden

Speichern Sie Szenen-Presets und rufen Sie sie nach Bedarf ab. Perfekt, wenn Sie jeden Tag unter den gleichen Voraussetzungen drehen.

Master‑Gain

Boosten Sie die Empfindlichkeit des Sensors, wenn das Licht schwächer wird oder mehr Schärfentiefe gewünscht ist.

ND-Filter

Hiermit justiert man die Dichte von elektronischen ND-Filtern kompatibler Kameras.

Verschlusszeit

Geben Sie die Verschlusszeit der Kamera vor. Langsamere Verschlusszeiten sorgen meist auch für mehr Helligkeit in dunkleren Lichtverhältnissen.

Farbbalken

Lassen Sie sich Farbbalken für die ausgewählte Kamera anzeigen. Farbbalken sind beim Setup für einen neuen Dreh extrem hilfreich.

Gain und Schwarzabhebung

Im mittleren Controller-Bereich finden Sie voneinander unabhängige RGB-Elemente für Farbanpassungen an den Lichtern und Schatten des Bilds. Blackmagic Kameras mit Studiofeatures verfügen über den DaVinci Resolve Primary Color Corrector. Dieser gibt Ihnen schon in der Kamera die volle Kontrolle über die Farberfassung. Die Rot-, Grün- und Blau-Regler zur Anpassung der Schatten und Lichter ermöglichen den Abgleich mehrerer Kameras. Dann lässt sich das Bildmaterial nahtlos und ohne farbliche Unstimmigkeiten zusammenschneiden. Erfahrene Kameraleute an der Fernsteuerung verwenden diesen Trick: Sie passen lediglich den roten und blauen Farbkanal an. So entfernen sie rote und blaue Farbstiche, ohne zu weit von der akkuraten Farbe abzuweichen.

Weißabgleich

Voneinander unabhängige RGB-Regler zur Anpassung der hellen Bildanteile.

Schwarzabgleich

Voneinander unabhängige RGB-Regler zur Anpassung der dunklen Bildanteile.

Objektiv und Blende

Die meistgenutzten Steuerelemente sind im unteren Bereich des Panels angeordnet. Der Blickfang: ein leicht lesbares Display für die Kameranummer, die rot angezeigt wird, wenn die Kamera on air ist. Das Herzstück in Sachen Bedienung ist hier der hochwertige, professionelle Joystick. Durch Auf- und Abbewegen passen Sie damit die Blende präzise an. Durch Drehen des Knaufs passen Sie den Master-Schwarzwert an. Genau diese Art Bedienelement findet sich auch an Kamerasteuereinheiten in Sendeanstalten. Es wird Ihnen eine echt professionelle Bedienoberfläche geboten. Ebenfalls vorhanden sind eine Anruftaste für Talkback mit Kameraoperatoren, eine Panel-Tastensperre sowie Indikatoren für die Netzwerk-, Strom- und Kabelverbindungen zur Kamera.

Blendensteuerung

Joystick zum Anpassen von Blende und Master-Schwarzwert. Auf- und Abbewegen passt die Blende an, Drehen reguliert die Master-Schwarzwerte und Drücken dient fürs Monitoring.

Coarse‑Regler

Um bei einigen Objektiven übermäßig empfindliche Blendeneinstellungen zu verhindern, kann der Einstellbereich reduziert werden.

Sperrtaste

Blende und Master-Schwarzwert lassen sich per Sperrtaste feststellen, sodass ein versehentlicher Stoß nichts verstellt.

Master‑Schwarzwert

Diese Anzeige gibt einen Überblick über den Anpassungsgrad des auf die ferngesteuerte Kamera angewandten Master‑Schwarzwerts.

Bedienpult aktiv

Haben Sie Ihre Kameras farblich perfekt aufeinander abgestimmt, können Sie jegliche weitere Änderungen per Sperrtaste verhindern.

Statusanzeigen

An ATEM Constellation Mischern geben diese Leuchten Aufschluss über Netzwerkstatus und SMPTE-Glasfaserverbindungen zu Kameras.

Vorschautaste

Hiermit wird der Kamera-Feed auf den Aux-Videoausgang umgeschaltet. Kein Drücken des Joystick-Knaufs nötig.

Kameranummer

Die große Nummernanzeige lässt erkennen, welche Kamera welchem Kanal zugeordnet ist. Rot bedeutet, dass die Kamera auf Sendung ist.

Sprechtaste

Lässt das Tally der Kamera aufblinken, um dem Operator zu signalisieren, dass Sie ihn sprechen wollen.

Erweitern Sie Ihren Workflow

Nahtloses Arbeiten mit allen ATEM Bedienpulten

Die Einbindung des ATEM Camera Control Panels in Ihren ATEM Constellation Workflow könnte kaum einfacher sein. Alle Netzwerkeinstellungen sind bereits vorgegeben. Also einfach das ATEM Camera Control Panel und den Steuerport des Mischers verbinden und los geht’s! ATEM Bedienpulte verfügen über Ethernet-Anschlüsse, die eine Durchschleifung der Signale ermöglichen. Weil es sich bei Ethernet um ein Netzwerk handelt, können Sie mit mehreren ATEM Camera Control Panels und ATEM Advanced Panels im Verbund arbeiten, um damit maßgeschneiderte und professionelle Live-Studioproduktion anzufertigen. Ein ATEM Micro Camera Panel lässt sich über USB-C oder Bluetooth einbinden. Wenn Sie an verschiedenen Locations arbeiten, können Sie die Pulte für unterschiedliche Aufgaben mit beliebigen Mischermodellen benutzen.

Kamerasteuerung im wahren Broadcast‑Stil

ATEM Constellation: Winzlinge mit massig Funktionen!

Die kompakten ATEM Constellation Mischer passen in ein kompaktes Rackmountdesign und stecken voller Power! Der leistungsstarke ATEM 4 M/E Constellation IP bietet Ihnen in Verbindung mit ATEM Hardware-Bedienpulten genau den gleichen professionellen Workflow, wie ihn Broadcaster auf der ganzen Welt gebrauchen. Ob Sie das ATEM Camera Control Panel für hochwertige Produktionen einsetzen, ein professionelles System für Schulungszwecke benötigen oder schlicht die Schnelligkeit eines Hardware-Pults nutzen möchten, die Investition lohnt sich. Das ATEM Camera Control Panel lässt sich unglaublich schnell bedienen. In der Ausstattung mit klassischen CCU-Steuerelementen manifestiert sich jahrelange Erfahrung im Sendewesen. Jetzt können sich selbst Startup-Firmen und Bildungseinrichtungen einen wahrlich professionellen Broadcast-Mischer zunutze machen.
