ATEM Camera Control Panel

Віддалене керування чотирма камерами з однієї панелі

ATEM Camera Control Panel є професійним блоком CCU, розробленим спеціально для мовного середовища. У порівнянні з програмним додатком ATEM Software Control, він розширює арсенал засобів відеорежисера за рахунок наявності апаратних кнопок та інших органів керування. Мікшер ATEM Constellation забезпечує повний дистанційний контроль камер Blackmagic Studio, URSA Mini Pro та URSA Broadcast. Пульт дозволяє одній людині вести моніторинг зйомки та змінювати цілу низку її параметрів, включаючи рівень чорного, чутливість, баланс кольору та витримку затвора. Завдяки такому перерозподілу обов'язків оператор може зосередити увагу на кадруванні та побудові композиції. Ще одна перевага — підтримка всіх моделей ATEM!

Знайти дилера
Works with Blackmagic Studio, URSA Mini and Broadcast Cameras

Сумісність із камерами Blackmagic Studio, URSA Mini та URSA Broadcast

ATEM Constellation забезпечує віддалене керування останніми камерами Blackmagic Design зі студійним функціоналом, завдяки чому доступні відображення стану та вбудовані засоби DaVinci. Всі команди з додаткового виходу відеомікшера надходять на програмний SDI-вхід цієї техніки по одному SDI-кабелю. При подібній конфігурації можна в дистанційному режимі контролювати параметри зйомки, а також фокус, діафрагму та зум на об'єктивах із підтримкою цієї функції. Оскільки на моделях Pocket Cinema є інструменти DaVinci для первинного налаштування кольору, блок CCU на додаток до свого основного призначення дозволяє виконувати грейдинг для створення візуального ряду кінематографічного рівня.

Control Blackmagic Cameras

Контроль камер Blackmagic Pocket Cinema

Керування комплексною системою однією людиною

При створенні контенту в реальному часі потрібно забезпечити одноманітність колірного балансу при переключенні між різними ракурсами. ATEM Camera Control Panel дозволяє паралельно контролювати чотири камери з одного апаратного пульта. Якщо одиниць знімальної техніки більше цієї кількості, консоль дає швидко вибрати потрібний потік на тому чи іншому модулі. Кожен із них має РК-дисплей з багатофункціональними кнопками та круглими ручками, а також повний набір традиційних органів керування.

Scene and Camera Controls

Параметри сцени для налаштування камери

Верхня секція кожного модуля містить кнопки для встановлення налаштувань камери, а також зберігання та застосування параметрів сцени. За їх допомогою можна швидко вносити необхідні коригування, що особливо важливо при зміні умов освітлення безпосередньо під час зйомки. Додатково передбачені органи керування чутливістю, балансом білого та витримкою затвора.


White Balance
W/B

Ця кнопка дозволяє миттєво виконати автоматичне налаштування балансу білого на камері.

Load Scenes
Завантаження сцен

Зберігання та використання параметрів сцени дає змогу заощаджувати час при щоденній роботі за однакових умов.

Master Gain
MASTER GAIN

Підсилення світлочутливості сенсора при слабкому освітленні або для більшої глибини різкості.

Shutter Speed
Витримка затвора

Встановлення витримки затвора на камері та її корекція у бік зменшення для підвищення яскравості при слабкому освітленні.

Color Bars
BARS

Виведення колірних смуг для певної камери дозволяє виконати налаштування до початку нового проекту.

Scene and Camera Controls

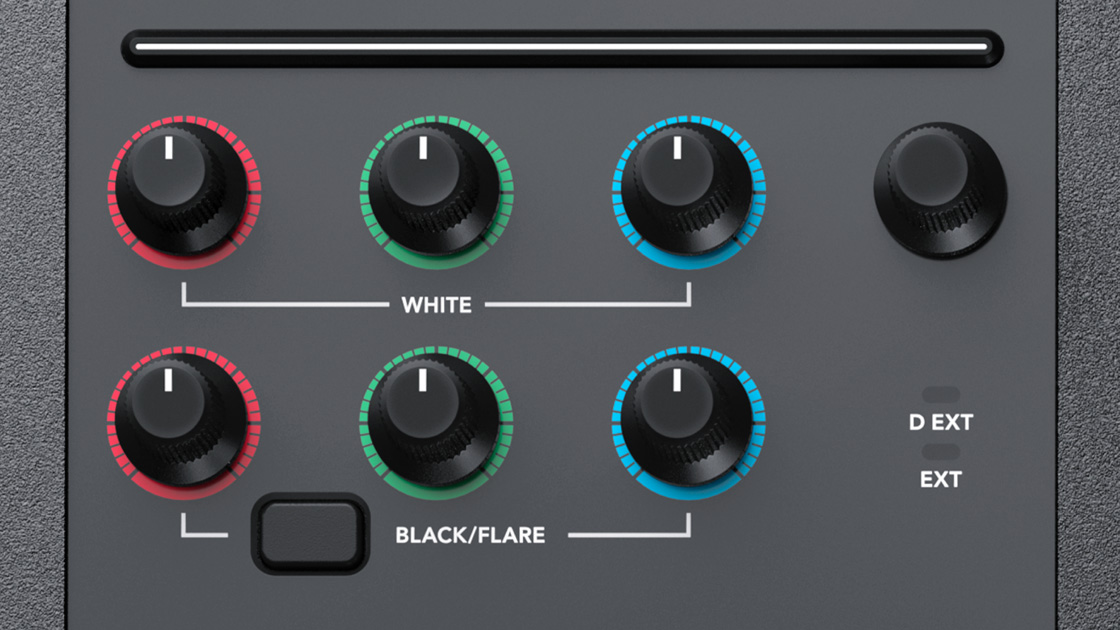

Чутливість і рівень чорного

У центрі знаходяться органи керування RGB, які дозволяють виконувати налаштування чорного та білого. Камери Blackmagic Design зі студійним функціоналом мають вбудовані засоби DaVinci Resolve для первинного встановлення кольору. Окремі круглі ручки для червоного, синього та зеленого каналів забезпечують точне балансування кількох одиниць знімальної техніки, щоб при використанні різних ракурсів створювати одноманітний візуальний ряд. Досвідчені оператори обирають коригувати лише перші два параметри, тому при додаванні або видаленні відповідного відтінку передача кольору зберігається на достовірному рівні.


White Balance
Баланс білого

Індивідуальне налаштування параметрів RGB для рівня білого.

Black Balance
Баланс чорного

Індивідуальне налаштування параметрів RGB для рівня чорного.

Lens and Iris Controls

Керування оптикою та діафрагмою

У нижній частині панелі знаходиться великий світлодіод, який показує номер камери і спалахує червоним кольором, коли її сигнал стає програмним зображенням. Головним органом керування є джойстик професійного рівня, призначений для точного налаштування діафрагми (при переміщенні вгору або вниз) та рівня чорного (при обертанні). Саме такий спосіб роботи використовують на блоках CCU у сфері мовлення, тому він буде зручний для досвідчених відеорежисерів і тих, хто тільки починає опановувати ази ремесла в студії або пересувній телестанції. Додатково передбачено спеціальну кнопку, щоб блокувати пульт, а також індикатори мережевого доступу та попередження про помилки.


Iris Control
Керування діафрагмою

При переміщенні вгору або вниз джойстик дозволяє налаштовувати діафрагму, при обертанні — рівень чорного, а натискання активує режим моніторингу.

Coarse Control
COARSE

Дозволяє обмежити діапазон діафрагми для запобігання надмірної чутливості при роботі з оптикою різних видів.

Lock Controls
IRIS/MB ACTIVE

Блокування діафрагми та рівня чорного для запобігання випадкових змін налаштувань камери.

Master Black
MASTER BLACK

Цей індикатор показує ступінь корекції для рівня чорного на віддаленій камері.

Panel Active
PANEL ACTIVE

Після балансування кольору на всіх камерах пульт можна заблокувати для захисту від випадкової зміни налаштувань.

Status Lights
Індикатори стану

При підключенні до відеомікшера ATEM Constellation ці індикатори показують стан мережі та оптоволоконного з'єднання за стандартом SMPTE.

Preview
PREVIEW

Цю кнопку можна використовувати замість джойстика, щоб вивести сигнал камери на допоміжний вихід.

Camera Number
Ідентифікатор камери

Світлодіодний індикатор з номером камери, який засвічується червоним, коли її сигнал стає програмним.

Call Button
CALL

Кнопка виклику дозволяє увімкнути індикатор стану на камері, якщо потрібно зв'язатися з її оператором.

Expand Your Production Workflow

Розширення можливостей робочого процесу

Бездоганна сумісність зі всіма апаратними пультами ATEM

ATEM Camera Control Panel та ATEM Constellation розраховані на спільну роботу в єдиній конфігурації. Так як всі мережеві параметри вже налаштовані, достатньо напряму з'єднати обидва пристрої один з одним за допомогою кабелю Ethernet. Якщо потрібно створити власну студію для трансляції контенту на професійному рівні, можна використовувати кілька консолей ATEM Camera Control Panel та ATEM Advanced Panel із підключенням через порт Ethernet. Він є наскрізним та забезпечує сумісність із будь-якими відеомікшерами ATEM, вибір яких залежить від вимог конкретного проекту.

True Broadcast Camera Control

Керування камерами за стандартами мовлення

ATEM Constellation — широкий функціонал при компактних розмірах

Займаючи два місця у стійці, мікшер ATEM Constellation має винятково широкий функціонал, а при додаванні апаратних консолей ATEM легко створити систему професійного рівня за світовими стандартами мовлення. Пульт ATEM Camera Control Panel, оснащений традиційними для блоку CCU органами керування, буде гарною інвестицією коштів для студій та освітніх закладів, тому що він дозволяє виконувати роботу швидко та зручно, а також може служити для навчання. Тепер трансляція контенту з по-справжньому високою якістю доступна тим, хто починає свої перші проекти або тільки навчається на відеорежисера.
