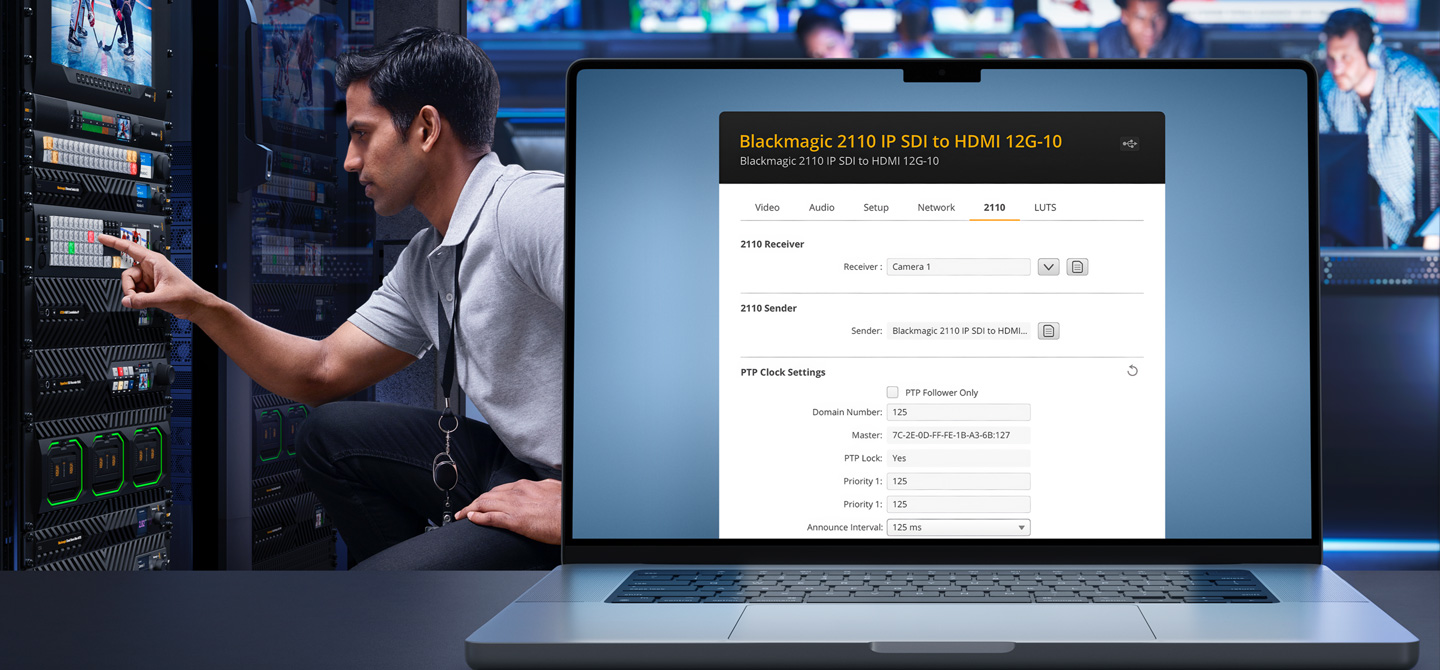

专业的SMPTE-2110设置
Blackmagic Design 2110 IP Video系列产品可以采用点到点连接方案，使用起来相当便捷，无需聘请IT专业人士就能快速上手。也就是说，您可以像使用BNC SDI线缆一样去使用以太网连接！当您开始使用网络交换机搭建大型SMPTE-2110系统时，就需要完成一系列设置，从而确保一切如期工作。具体操作时，只要使用免费提供的实用软件来更新所有设置即可。这款实用软件支持Mac和Windows计算机。您可以更新Grandmaster Clock最优时钟的各项设置，从而让所有摄影机、切换台以及录机设备都和它进行锁定。此外，您也可以对NMOS路由控制进行设置，并且为发送端和接收端命名，从而让视频指派变得更加简单。

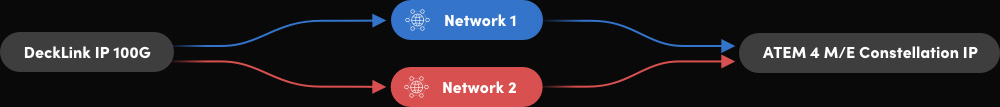

2022-7冗余

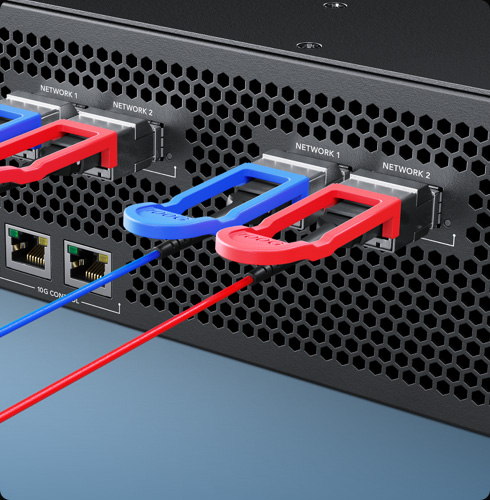

Blackmagic 2110 IP SDI to HDMI 12G-10型号搭载2个单独的10G以太网端口，支持SMPTE-2110冗余方案。SMPTE-2110冗余机制可通过两路独立的网络连接，发送两份完全相同的视频和音频流。当您将冗余以太网端口连接到多台完全独立的以太网交换机时，这一机制将尤其有用。这一冗余机制叫做“SMPTE 2022-7无缝保护切换”，它可以比对两个以太网接口上接收到的RTP数据包的序列号，然后从最先到达的像素数据包中重建完整的视频帧。这一切换为实时执行并且完全无缝，不会出现丢帧或音频瑕疵。

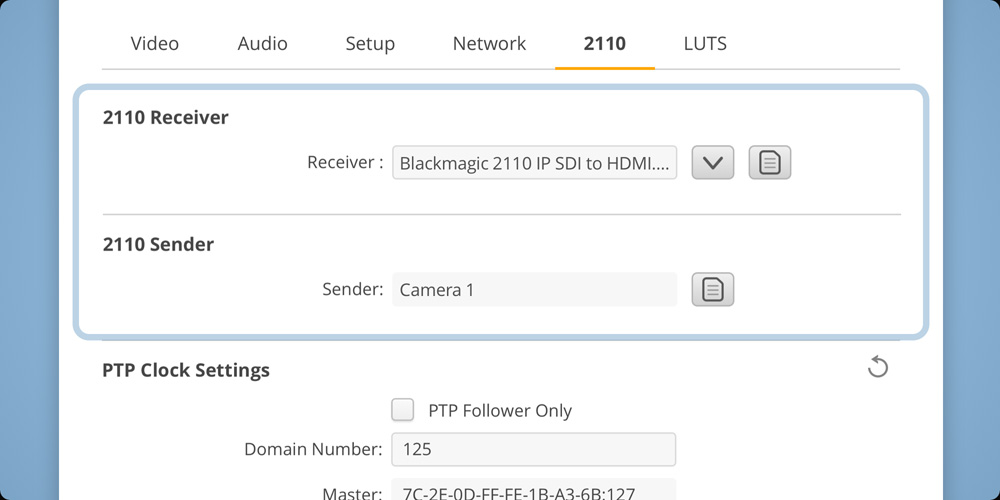

发送端和接收端设置
发送端和接收端设置可以用来指定各个产品在SMPTE-2110系统中的职责。例如，发送端可将视频、音频或元数据输出进行打包，然后通过单独的IP流将它们发送到您所属的网络。与之相反，接收端则会“订阅”接收到的IP流，并且将它们重建成视频输入。在进行设置时，您可以为每个本质类型定义目标多播地址、端口数量和流格式。因此，摄影机可以作为发送端，监视器或切换台输入则可以作为接收端。对各项设置进行准确的配置，能确保您的2110 IP流可以顺利抵达正确目标并且被准确解码。

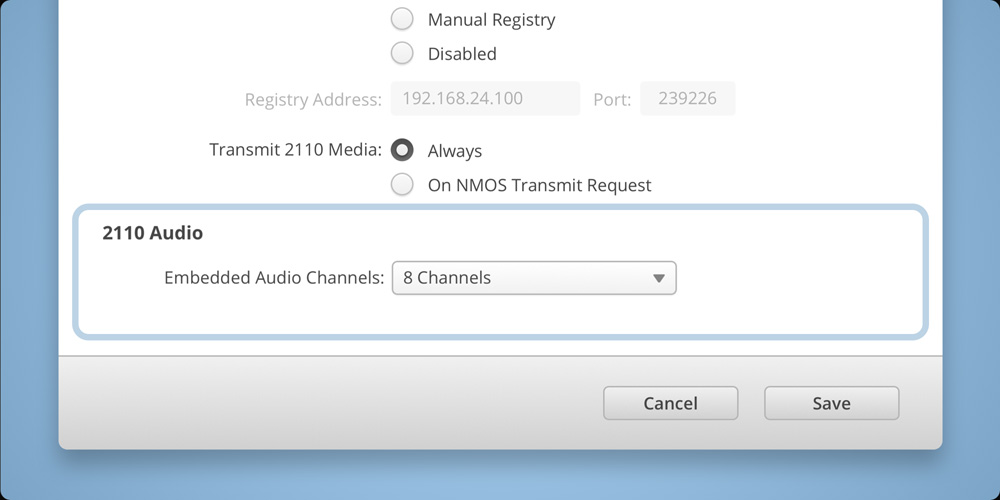

音频配置
音频配置设置可用于控制您通过SMPTE-2110-30 PCM音频流发送和接收音频的方式。SDI信号会将音频加嵌到视频上，而SMPTE-2110则会将音频作为独立的IP流来传输。这一设置可以让您定义每路流的音频通道数量、采样率、位深以及这些数据的打包时间。您还可以对各个通道进行映射，让它们有各自对应的流，例如某一路流中的立体声通道对，以及另一路流中的5.1环绕声混合等。这样能确保音频抵达接收端后能正确对齐，并且通道分配符合您的要求。重点是，这些设置在发送端和接收端之间必须完全匹配，因为一旦出现不匹配的情况，就有可能导致通道无任何信号、音频错位、同步等问题。

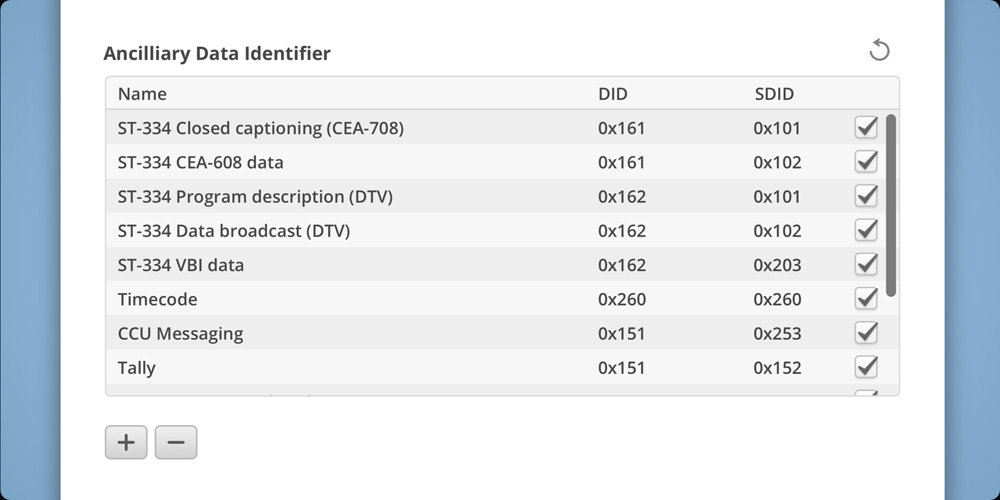

辅助数据标识符
辅助数据标识符（DID/SDID）设置可用来设定将哪类辅助数据加嵌到SMPTE-2110-40流，或者从SMPTE-2110-40流中提取哪类辅助数据。在SDI传输中，像隐藏式字幕、时间码和AFD等辅助数据会被加嵌到视频信号的消隐区。但是，在2110传输中，辅助数据都会以独立IP流的形式进行发送。DID和SDID值会作为标签，用以识别其携带的各种数据，比如隐藏式字幕，这类数据会使用不同于时间码流的标识符。通过设置正确的DID/SDID，您的设备就会知道需要解码或生成哪些辅助数据包，从而让正确的元数据连接到正确的目标。
Timecode
Closed Caption
AFD

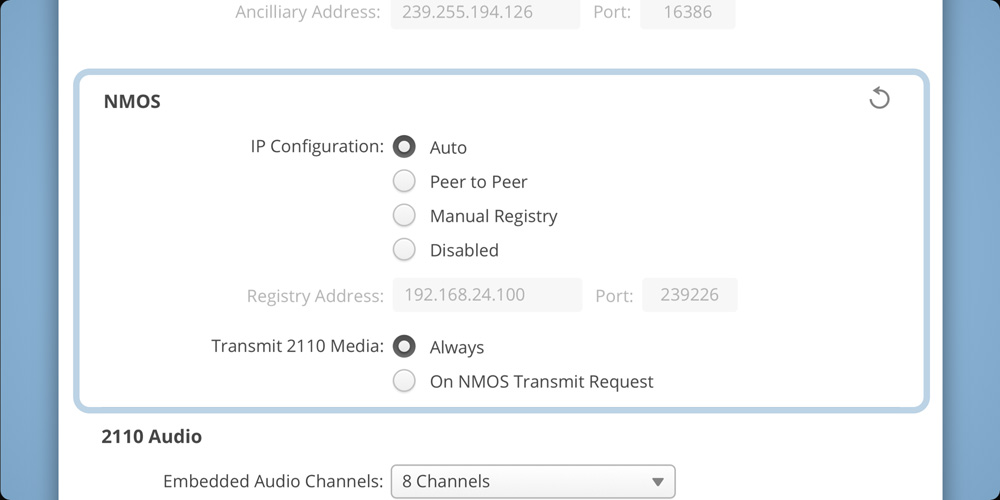

NMOS注册表
NMOS注册表设置是中央NMOS注册与发现服务器在您的网络上的位置。NMOS是一种路由控制，它和SMPTE-2110视频协同工作，管理发送端和接收端之间的连接，从而指派视频。完成设置后，它会将自己“注册”为使用IS-04发现协议，从而让其他IP视频产品和控制设备可以找到它，并接受通过IS-05连接管理协议实现连接。NMOS注册表的工作原理类似于您网络中连接产品的电话簿，所有设备都需要登记录入，宣告其各自的数据流，并且可以通过一台控制面板进行指派。如果没有NMOS注册表，就无法在大型2110系统中管理和指派视频。

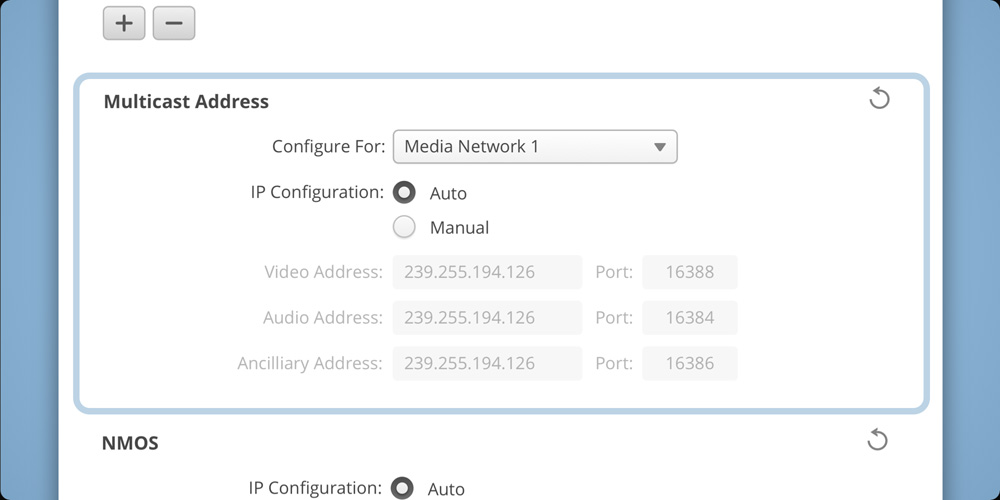

多播地址
您可以通过相关设置来自定义每路视频流、音频流以及辅助数据流的多播地址，以便您的IP视频网络能够按照逻辑对它们进行分组。多播地址是一个特殊的IP地址，范围在224.0.0.0到239.255.255.255之间，可实现点对多点通信。它能通过高效的方式同时将视频流、音频流、辅助数据流发送到多个接收端。发送端无需再向每个接收端发送同样的信息，因为它已经将这项任务委托给网络交换机，从而节省带宽并优化网络拓扑。

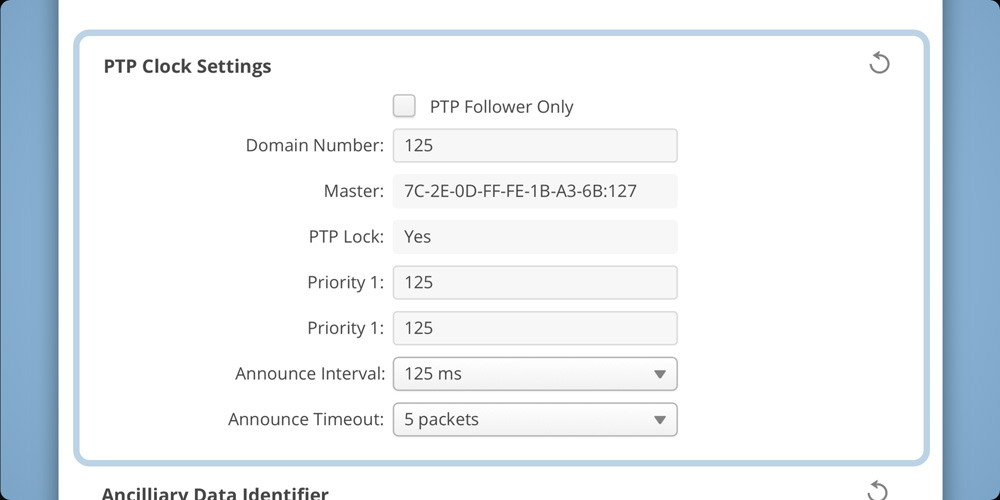

PTP时钟设置

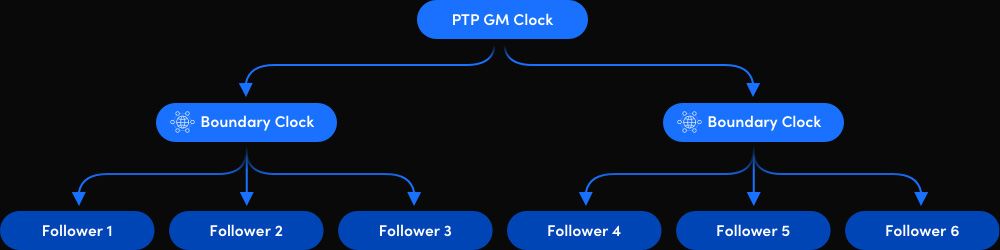

传统环境中，专业的视频产品会使用三电平同步或黑场同步作为同步信号，而SMPTE-2110 IP产品会使用另一种被称为“精确时间协议”的同步信号，也叫PTP。产品的实用软件为您提供了在大型广播系统中配置PTP所需的全部设置。Grandmaster Clock最优时钟会通过IP网络将准确的时间分配到您的摄影机、切换台、录机等设备，这些设备会和它进行锁定。这样一来，即使视频流、音频流和元数据流都作为独立的IP流进行传输，也依然能在接收端准确同步对齐。PTP采用多层级时钟架构，其中Grandmaster时钟位于顶层；Boundary Clock边界时钟位于交换机，负责将时间信号向下游传递；PTP客户端则会不断进行调整以保持同步。

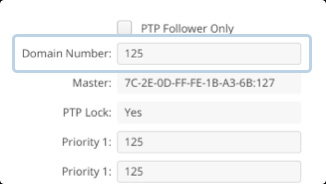

域编号
PTP域编号设置可用来设定您想要锁定到哪个PTP时钟群组。这样一来，您就可以只同步到具有相同域的Grandmaster时钟，以便让您的网络中可以同时存在多个独立的PTP系统。

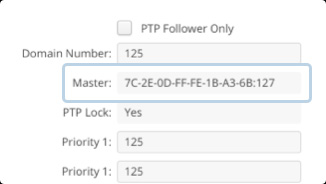

Master
PTP Master设置可用来控制是否将您的设备作为Grandmaster Clock最优时钟的候选时钟源，负责将时间信号分发到网络中的其他设备；或者作为客户端运行，负责从当前Grandmaster时钟接收时间信号并和它进行锁定。

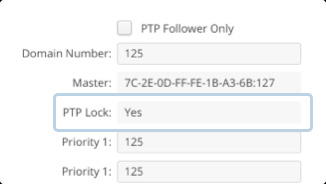

PTP锁定
PTP锁定提示可显示您是否成功同步到网络中的Grandmaster Clock最优时钟。一旦锁定，则表示您正在接收正确的时间信号，并且已准备就绪，可以处理与更大系统同步的SMPTE-2110流。

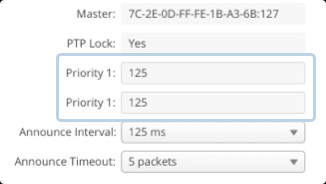

优先级
PTP优先级设置可用来决定当存在多个生成器时，哪台设备将作为Grandmaster时钟。数值越小优先级越高。网络会在“Best Master Clock Algorithm”（最佳主时钟算法，也叫BMCA）时使用这一功能，从而自动选择偏好的时钟源。

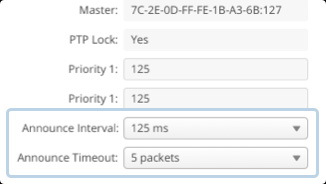

报文间隔和报文超时
PTP报文间隔可用来设置Grandmaster时钟发送报文消息宣告自身信息的频率。报文超时可用来定义设备在连续丢失多少个报文之后，会认定Grandmaster时钟信号丢失并触发新的主时钟选择。

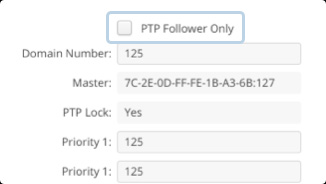

仅Follower模式
添加一台新设备时，PTP会对优先级较高的时钟较为敏感，这会导致整个网络重新同步到新的PTP时钟。Blackmagic IP产品可以让您将优先级设置为“仅Follower”模式，以确保不会出现上面的情况。

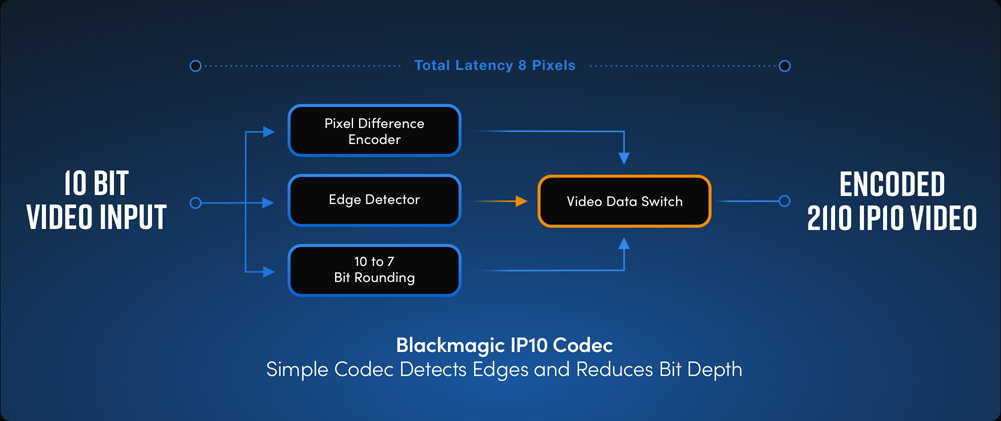

编解码支持
播出行业向来秉承一个老规矩：如非必要，千万不要去动画面！SDI视频之所以拥有高品质，是因为像素都是无压缩传输，期间并未经过任何处理，传输后的信号与源信号完全一致。有了100G以太网，您将获得8通道无压缩视频。与此同时，10G以太网则是IP视频的理想之选，因为它们十分常见且成本较低。而且，您甚至可以通过PoE为设备提供电源！10G以太网的带宽不足以支撑2160p59.94和2160p60这两类帧率最高的电视格式。因此，如果要使用10G以太网，您可以启用IP10视频编解码。IP10编解码采用开放标准并且无损，它能助您充分利用低成本10G以太网实现IP视频传输！
