Ця кнопка дозволяє миттєво виконати автоматичне налаштування балансу білого на камері.
Віддалене керування чотирма камерами з однієї панелі
ATEM Camera Control Panel є професійним блоком CCU, розробленим спеціально для мовного середовища. У порівнянні з програмним додатком ATEM Software Control, він розширює арсенал засобів відеорежисера за рахунок наявності апаратних органів керування. Панель сумісна з мікшерами ATEM SDI при використанні в комбінації з камерами лінійки Blackmagic Studio, що забезпечує трансляцію на рівні найвищих стандартів. Пульт дозволяє одній людині вести моніторинг зйомки та змінювати цілу низку її параметрів, включаючи рівень чорного, чутливість, баланс кольору та витримку затвора. Завдяки такому перерозподілу обов'язків оператор може зосередити увагу на кадруванні та побудові композиції. Ще одна перевага — підтримка всіх моделей ATEM!
Знайти дилера
ATEM Micro Camera Panel
Портативна консоль із професійним блоком контролю, батареєю та можливістю підключення через Bluetooth. Має вісім кнопок вибору камер для керування діафрагмою, рівнем чорного, затвором, посиленням, балансом білого та RGB.
ATEM Camera Control Panel
Одночасний контроль до чотирьох камер за допомогою таких самих інструментів, що використовують на дорогих мовних пультах. Дозволяє керувати діафрагмою, витримкою затвора, балансом білого, рівнем чорного, чутливістю та параметрами RGB.
Сумісність із камерами Blackmagic Studio
ATEM SDI забезпечує віддалене керування останніми моделями Blackmagic Studio зі студійним функціоналом, які оснащені яскравим 7-дюймовим дисплеєм, мають індикацію стану, бленду та роз’єми для мікрофонів із фантомним живленням. Відео та команди з SDI-виходу відеомікшера надходять на програмний SDI-вхід цієї техніки. При подібній конфігурації можна в дистанційному режимі контролювати будь-які параметри зйомки, а також фокус, діафрагму та зум на об'єктивах із підтримкою цієї функції. Оскільки на моделях Blackmagic Studio є інструменти DaVinci для первинного налаштування кольору, блок CCU на додаток до свого основного призначення дозволяє виконувати грейдинг.
Керування комплексною системою камер
При створенні контенту в реальному часі надзвичайно важливо забезпечити одноманітність колірного балансу при переключенні між різними ракурсами. ATEM Camera Control Panel дозволяє керувати чотирма камерами, ATEM Micro Camera Panel — вісьмома, а при використанні з крупнішими моделями ATEM це число можна збільшити. На пульті ATEM Camera Control Panel кожен модуль має РК-дисплей, клавіші та круглі ручки. На обох пристроях є повний набір професійних засобів для доступу до найважливіших параметрів зйомки.
Параметри сцени для налаштування камери
Верхня секція кожного модуля містить кнопки для встановлення налаштувань камери, а також зберігання та застосування параметрів сцени. За їхньою допомогою можна швидко вносити необхідні коригування, що особливо важливо при зміні умов освітлення безпосередньо під час зйомки. Додатково передбачені органи керування чутливістю, ND-фільтрами, балансом білого та витримкою затвора.
Завантаження сцен
Зберігання та використання параметрів сцени дає змогу заощаджувати час при щоденній роботі за однакових умов.
MASTER GAIN
Підсилення світлочутливості сенсора при слабкому освітленні або для більшої глибини різкості.

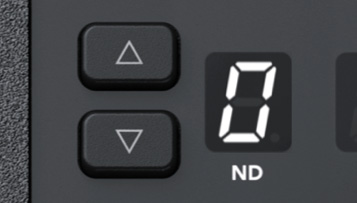

Світлофільтри ND
Налаштування електронного ND-фільтра на сумісних камерах.
Витримка затвора
Встановлення витримки затвора на камері та її корекція у бік зменшення для підвищення яскравості при слабкому освітленні.
BARS
Виведення колірних смуг для певної камери дозволяє виконати налаштування до початку нового проекту.
Чутливість і рівень чорного
У центрі знаходяться органи керування RGB, які дозволяють виконувати налаштування чорного та білого. Камери Blackmagic Studio мають вбудовані засоби DaVinci Resolve для первинного встановлення кольору. Окремі круглі ручки для червоного, синього та зеленого каналів забезпечують точне балансування кількох одиниць знімальної техніки, щоб при використанні різних ракурсів створювати одноманітний візуальний ряд. Досвідчені оператори обирають коригувати лише перші два параметри, тому при додаванні або видаленні відповідного відтінку передача кольору зберігається на достовірному рівні.
Баланс білого
Індивідуальне налаштування параметрів RGB для рівня білого.
Баланс чорного
Індивідуальне налаштування параметрів RGB для рівня чорного.
Керування оптикою та діафрагмою
У нижній частині панелі є великий світлодіод, який показує номер камери та світиться червоним кольором, коли її сигнал стає програмним зображенням. Головним органом керування є джойстик професійного рівня, призначений для точного налаштування діафрагми (при переміщенні вгору або вниз) і рівня чорного (при обертанні). Саме такий спосіб роботи використовують на блоках CCU у сфері мовлення. Тут же розташовані кнопки для зв'язку з оператором і блокування пристрою, а також відображаються параметри локальної мережі, живлення та кабельного з'єднання.
Керування діафрагмою
При переміщенні вгору або вниз джойстик дозволяє налаштовувати діафрагму, а при обертанні — рівень чорного.
COARSE
Дозволяє обмежити діапазон діафрагми для запобігання надмірної чутливості при роботі з оптикою різних видів.
IRIS/MB ACTIVE
Блокування діафрагми та рівня чорного для запобігання випадкових змін налаштувань камери.
MASTER BLACK
Цей індикатор показує ступінь корекції для рівня чорного на віддаленій камері.
PANEL ACTIVE
Після балансування кольору на всіх камерах пульт можна заблокувати для захисту від випадкової зміни налаштувань.
Індикатори стану
При підключенні до великих відеомікшерів ці індикатори показують стан мережі та оптоволоконного з'єднання SMPTE.
PREVIEW
Цю кнопку можна використовувати замість джойстика для виведення відео.
Ідентифікатор камери
Світлодіодний індикатор з номером камери, який засвічується червоним, коли її сигнал стає програмним.
CALL
Кнопка виклику дозволяє увімкнути індикатор стану на камері, якщо потрібно зв'язатися з її оператором.
Розширення можливостей робочого процесу
Бездоганна сумісність зі всіма апаратними пультами ATEM
ATEM Camera Control Panel і ATEM SDI створені для спільної роботи в єдиній конфігурації. Оскільки всі мережеві параметри вже налаштовані, достатньо напряму з'єднати обидва пристрої за допомогою кабелю Ethernet. При створенні контенту в режимі реального часу на комплексних проектах можна додатково використовувати консоль ATEM 1 M/E Advanced Panel із підключенням через порт Ethernet. Завдяки наскрізному порту Ethernet кілька пультів ATEM легко об'єднати в єдиний комплекс. ATEM Micro Camera Panel можна підключити через USB-C або Bluetooth. Якщо з часом технічну інфраструктуру поповнити більшими відеомікшерами ATEM, вони також будуть сумісні з апаратними пультами ATEM.
Керування камерами за стандартами мовлення
ATEM SDI — широкий функціонал при компактних розмірах
Незважаючи на свій малий форм-фактор, відеомікшери ATEM SDI мають винятково широкий функціонал, а при додаванні апаратних панелей ATEM легко створити систему професійного рівня за світовими стандартами мовлення. Пульт ATEM Camera Control Panel має традиційні для блоку CCU органи керування, буде гарною інвестицією для студій та освітніх закладів, тому що він дозволяє виконувати роботу швидко та зручно, а також може слугувати для навчання. Якщо доповнити конфігурацію камерами лінійки Blackmagic Studio, вийде закінчена інфраструктура для трансляції контенту!
